চেক ভালভগুলিতে জলের হাতুড়ি এবং চাপ বৃদ্ধির সমস্যাগুলি হ্রাস করা
চেক ভালভে জলের হাতুড়ি কেন হয় তা বোঝা
জলের হাতুড়ি এবং চাপ বৃদ্ধি এমন সমস্যা যা অনেক প্রকৌশলী এবং প্ল্যান্ট অপারেটরদের কথা বলে, বিশেষ করে রাসায়নিক এবং শিল্প পাইপিং সিস্টেমে। সহজ কথায়, জলের হাতুড়ি ঘটে যখন তরল প্রবাহ হঠাৎ বন্ধ হয়ে যায় বা দিক পরিবর্তন করে। চেক ভালভগুলিতে, এটি সাধারণত ঘটে যখন ভালভটি খুব দ্রুত বন্ধ হয়ে যায় এবং চলন্ত তরল কোথাও যেতে পারে না। ফলাফল হল একটি চাপের স্পাইক যা পাইপলাইনের মধ্য দিয়ে যেতে পারে, যার ফলে শব্দ, কম্পন এবং কখনও কখনও ভালভ, পাইপ এবং পাম্পের ক্ষতি হয়।
PVC-C, PVC-U, PVDF, PPH, এবং FRPP-এর মতো অ-ধাতব পাইপলাইন ব্যবহার করে রাসায়নিক সিস্টেমে, চাপ বৃদ্ধি নিয়ন্ত্রণ করা আরও গুরুত্বপূর্ণ। এই উপকরণগুলি শক্তিশালী জারা প্রতিরোধের অফার করে, তবে সমস্ত পাইপিং উপকরণের মতো, তাদের এখনও চাপের সীমা রয়েছে। কাইক্সিন পাইপলাইন টেকনোলজিস ভালভ এবং পাইপিং সিস্টেম ডিজাইন করার উপর দৃষ্টি নিবদ্ধ করে যা ব্যবহারকারীদের বাস্তব অপারেটিং পরিস্থিতিতে এই চ্যালেঞ্জগুলি পরিচালনা করতে সহায়তা করে।
চাপ নিয়ন্ত্রণ চেক ভালভ নকশা ভূমিকা
চেক ভালভের অভ্যন্তরীণ কাঠামো কীভাবে চাপ বৃদ্ধি পায় তার উপর সরাসরি প্রভাব ফেলে। প্রবাহ বিপরীত হলে বড় ডিস্ক সহ ঐতিহ্যবাহী সুইং চেক ভালভ হঠাৎ বন্ধ হয়ে যেতে পারে। এই হঠাৎ বন্ধ জল হাতুড়ি ঝুঁকি বাড়ায়. ডিস্কের ওজন, কব্জা অবস্থান এবং ক্লোজিং অ্যাঙ্গেল সামঞ্জস্য করে, নির্মাতারা বন্ধের গতি কমিয়ে দিতে পারে এবং চাপের স্পাইক কমাতে পারে।
বড়-ব্যাসের সিস্টেমের জন্য, যেমন DN800 পাইপ বা DN1000 ভালভ ব্যবহার করে পাইপলাইন, এমনকি প্রবাহ বেগের ছোট পরিবর্তনগুলি উল্লেখযোগ্য উত্থান শক্তি তৈরি করতে পারে। এই কারণেই আধুনিক চেক ভালভ ডিজাইনগুলি সাধারণ খোলা এবং বন্ধ আচরণের পরিবর্তে নিয়ন্ত্রিত গতিতে ফোকাস করে।
স্যাঁতসেঁতে এবং সফট-ক্লোজিং মেকানিজম ব্যবহার করে
জল হাতুড়ি কমাতে একটি কার্যকর উপায় ব্যবহার করা হয় ভালভ চেক করুন স্যাঁতসেঁতে বা নরম-ক্লোজিং মেকানিজম সহ। এই ডিজাইনগুলি স্প্রিংস, হাইড্রোলিক ড্যাম্পার, বা গাইডেড ডিস্ক ব্যবহার করে ক্লোজিং অ্যাকশন ধীর করতে। স্ল্যামিং শাট করার পরিবর্তে, প্রবাহ কমে যাওয়ার সাথে সাথে ভালভটি ধীরে ধীরে বন্ধ হয়ে যায়।
রাসায়নিক প্রয়োগে যেখানে প্রবাহের অবস্থা ঘন ঘন পরিবর্তিত হতে পারে, নরম-ক্লোজিং চেক ভালভগুলি ভালভ এবং পার্শ্ববর্তী পাইপ উভয়কেই রক্ষা করতে সহায়তা করে। এই পদ্ধতিটি সাধারণত এমন সিস্টেমে ব্যবহৃত হয় যা ক্ষয়কারী তরল পরিবহন করে, যেখানে রক্ষণাবেক্ষণ অ্যাক্সেস সীমিত হতে পারে এবং নির্ভরযোগ্যতা একটি মূল উদ্বেগের বিষয়।
উপাদান নির্বাচন এবং চাপ বৃদ্ধি আচরণের উপর এর প্রভাব
চেক ভালভ বডি এবং অভ্যন্তরীণ উপাদানগুলির উপাদানগুলি কীভাবে চাপ বৃদ্ধিকে শোষণ করে তা প্রভাবিত করে। PVDF এবং FRPP-এর মতো অ-ধাতব পদার্থের ধাতুর তুলনায় ভিন্ন স্থিতিস্থাপক বৈশিষ্ট্য রয়েছে। এই স্থিতিস্থাপকতা চাপের ওঠানামাকে কিছুটা শোষণ করতে পারে, তবে সিস্টেম ডিজাইনের সময় এটি অবশ্যই সাবধানে বিবেচনা করা উচিত।
কাইক্সিন পাইপলাইন টেকনোলজিস প্লাস্টিকের পাইপিং সিস্টেমের আচরণের সাথে মেলে এমন নন-মেটালিক চেক ভালভ তৈরি করে। পাইপ উপাদানের সাথে ভালভ উপাদান বৈশিষ্ট্যগুলি সারিবদ্ধ করে, সিস্টেম চাপের পরিবর্তনগুলিতে আরও সমানভাবে সাড়া দেয়, স্থানীয় চাপের পয়েন্টগুলি হ্রাস করে।
পাইপলাইন লেআউট এবং ইনস্টলেশন অনুশীলন
পাইপলাইন বিন্যাস সঠিকভাবে পরিকল্পিত না হলে এমনকি সেরা চেক ভালভ নকশা সম্পূর্ণরূপে জল হাতুড়ি প্রতিরোধ করতে পারে না. দীর্ঘ সোজা দৌড়, উচ্চ প্রবাহের বেগ এবং পাইপের ব্যাসের আকস্মিক পরিবর্তন সবই চাপ বৃদ্ধির ঝুঁকি বাড়ায়। পাম্প থেকে খুব দূরে চেক ভালভ বা ভুল অভিমুখে ইনস্টল করা সমস্যাটিকে আরও খারাপ করতে পারে।
রাসায়নিক উদ্ভিদে, ভালভ প্রায়ই আঁটসাঁট জায়গায় ইনস্টল করা হয়। ভালভের অবস্থান, প্রবাহের দিক এবং সমর্থন কাঠামোর প্রতি যত্নশীল মনোযোগ কম্পন এবং চাপের শক কমাতে সাহায্য করে। ইনস্টলেশনের অনুশীলনগুলি সর্বদা ভালভ প্রস্তুতকারকের সুপারিশগুলির সাথে মেলে।
ঢেউ শক্তি হ্রাস প্রবাহ বেগ নিয়ন্ত্রণ
প্রবাহের বেগ কতটা শক্তিশালী চাপের ঢেউ হয়ে যায় তার একটি প্রধান ভূমিকা পালন করে। উচ্চ বেগ মানে আরও গতিশক্তি, যা প্রবাহ বন্ধ হয়ে গেলে শক্তিশালী জলের হাতুড়িতে রূপান্তরিত হয়। মাঝারি প্রবাহ গতির সাথে সিস্টেম ডিজাইন করে, প্রকৌশলীরা উল্লেখযোগ্যভাবে বৃদ্ধির ঝুঁকি কমাতে পারে।
এটি বিশেষত বড়-ব্যাসের অ-ধাতু পাইপলাইনে প্রাসঙ্গিক। যথাযথ আকারের চেক ভালভ এবং পাইপ ব্যবহার করে সুষম প্রবাহের অবস্থা বজায় রাখতে সাহায্য করে এবং সিস্টেমে অপ্রয়োজনীয় চাপ এড়ায়।
সার্জ প্রোটেকশন ডিভাইসের সাথে চেক ভালভের সমন্বয়
কিছু সিস্টেমে, শুধুমাত্র চেক ভালভ চাপ বৃদ্ধি পরিচালনা করার জন্য যথেষ্ট নয়। অতিরিক্ত ডিভাইস যেমন এয়ার চেম্বার, সার্জ ট্যাঙ্ক বা চাপ ত্রাণ ভালভ চেক ভালভের সাথে একসাথে ব্যবহার করা যেতে পারে। এই উপাদানগুলি অতিরিক্ত চাপ শোষণ করে এবং এটি একটি নিয়ন্ত্রিত উপায়ে ছেড়ে দেয়।
রাসায়নিক প্রয়োগে যেখানে প্রক্রিয়ার স্থিতিশীলতা গুরুত্বপূর্ণ, একাধিক সুরক্ষা পদ্ধতির সমন্বয় নিরাপত্তার একটি অতিরিক্ত স্তর প্রদান করে। এই পদ্ধতিটি প্রায়শই ঘন ঘন পাম্প শুরু এবং স্টপ সহ সিস্টেমগুলিতে ব্যবহৃত হয়।
চেক ভালভ প্রকার এবং জল হাতুড়ি তাদের প্রভাব তুলনা
বিভিন্ন চেক ভালভ প্রকার পরিবর্তনশীল প্রবাহের অবস্থার অধীনে ভিন্নভাবে আচরণ করে। এই পার্থক্যগুলি বোঝা ব্যবহারকারীদের তাদের সিস্টেমের জন্য সঠিক সমাধান চয়ন করতে সহায়তা করে।
| ভালভের ধরন পরীক্ষা করুন | বন্ধ আচরণ | জল হাতুড়ি ঝুঁকি | সাধারণ অ্যাপ্লিকেশন |

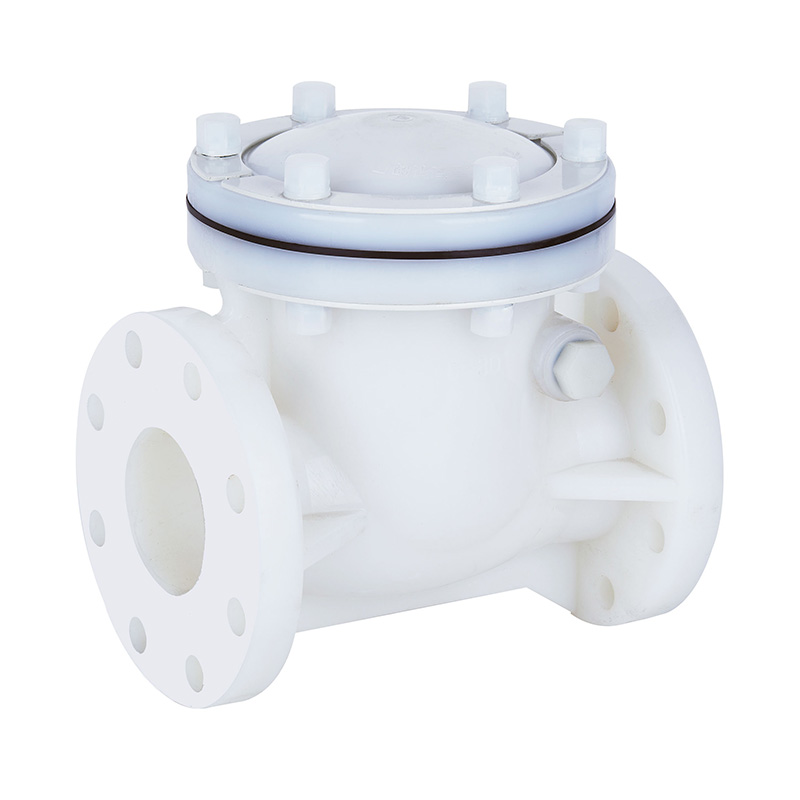

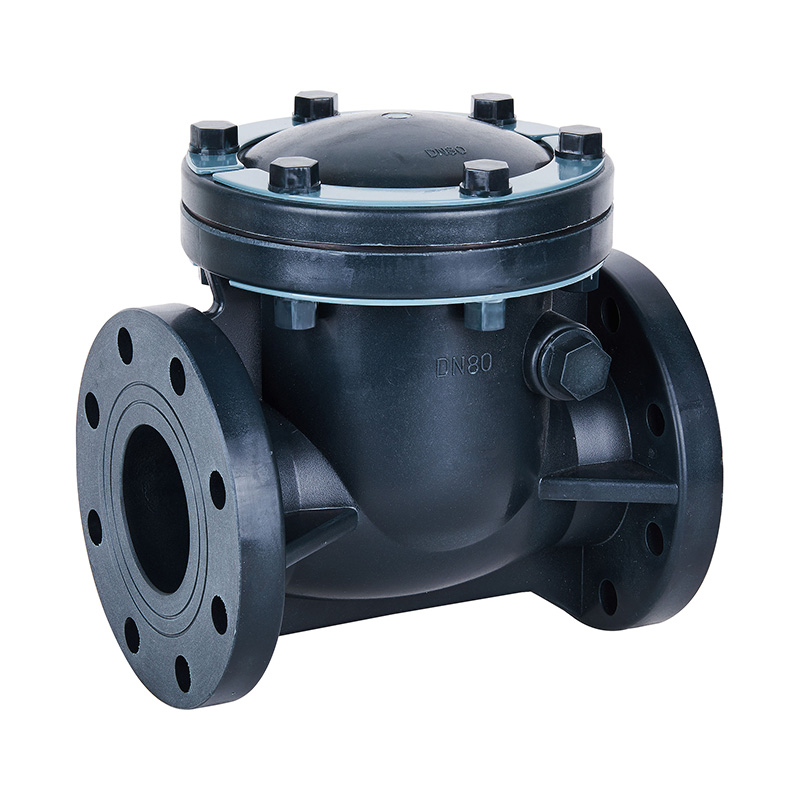

| সুইং চেক ভালভ | বিনামূল্যে সুইং ডিস্ক | স্যাঁতসেঁতে না হলে উচ্চতর | নিম্ন থেকে মাঝারি প্রবাহ সিস্টেম |

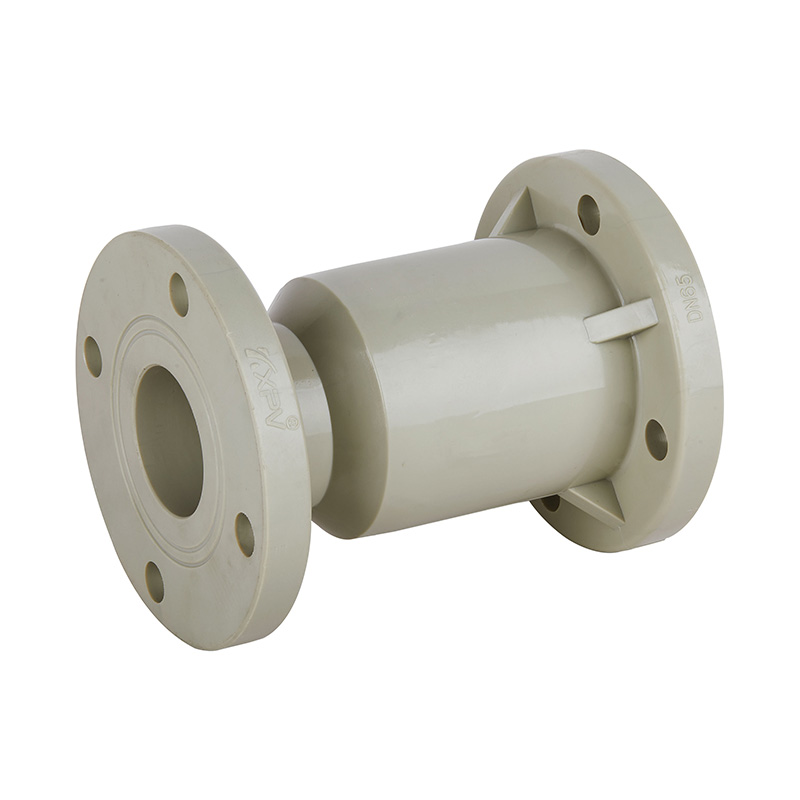

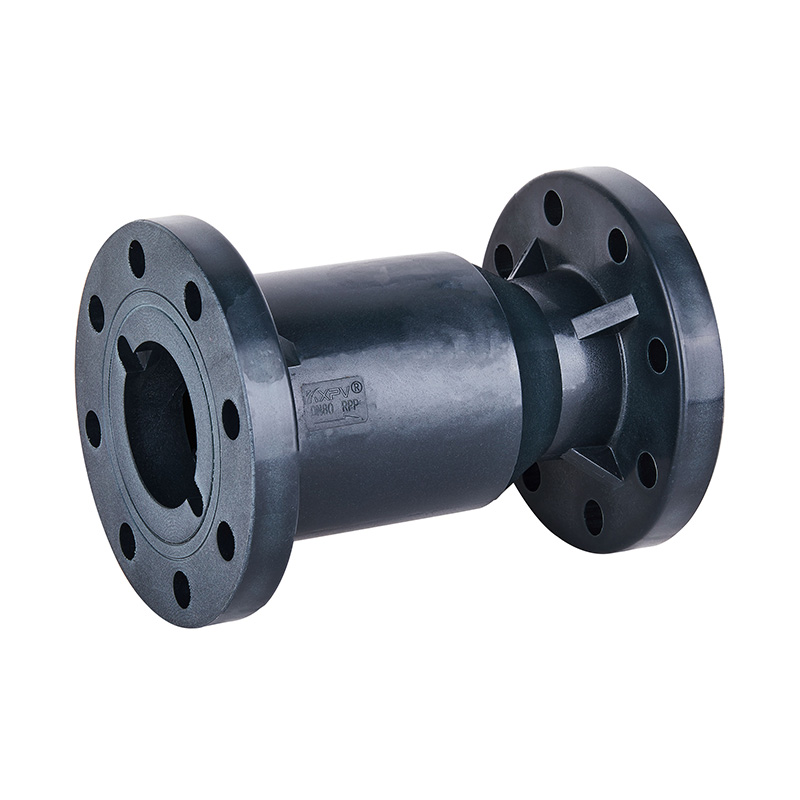

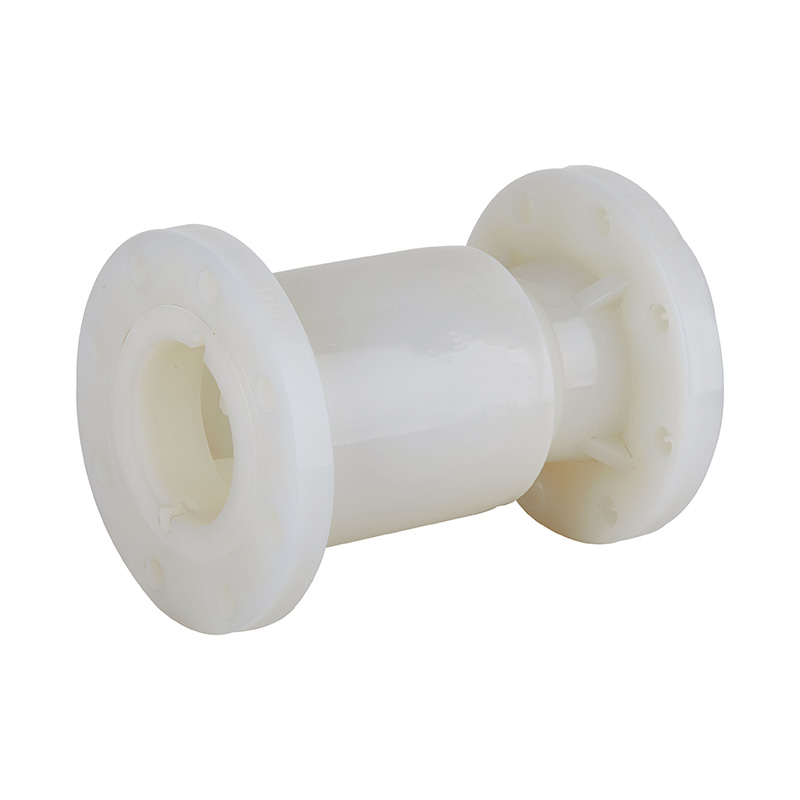

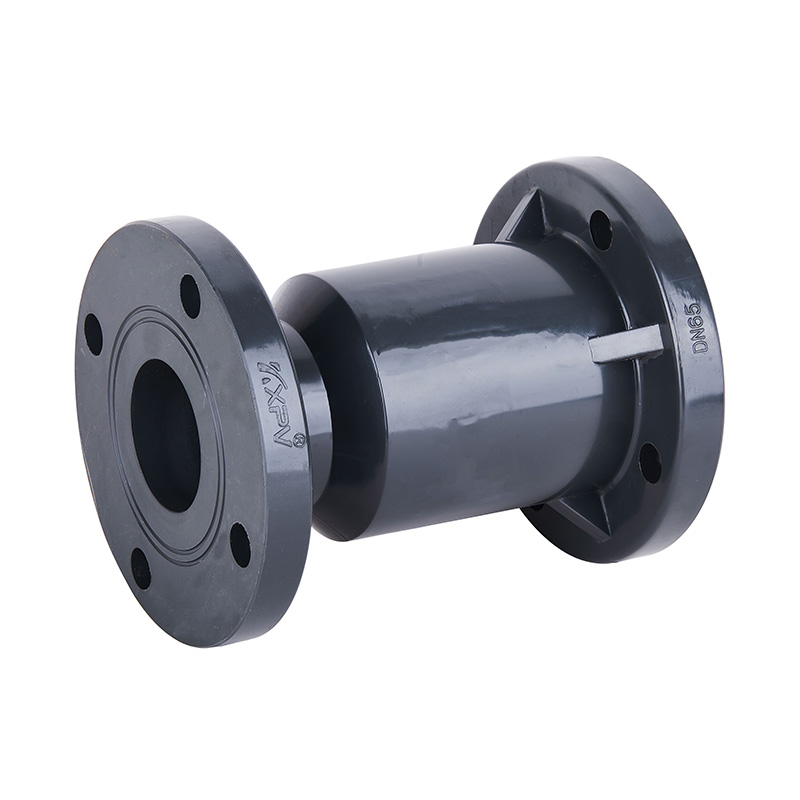

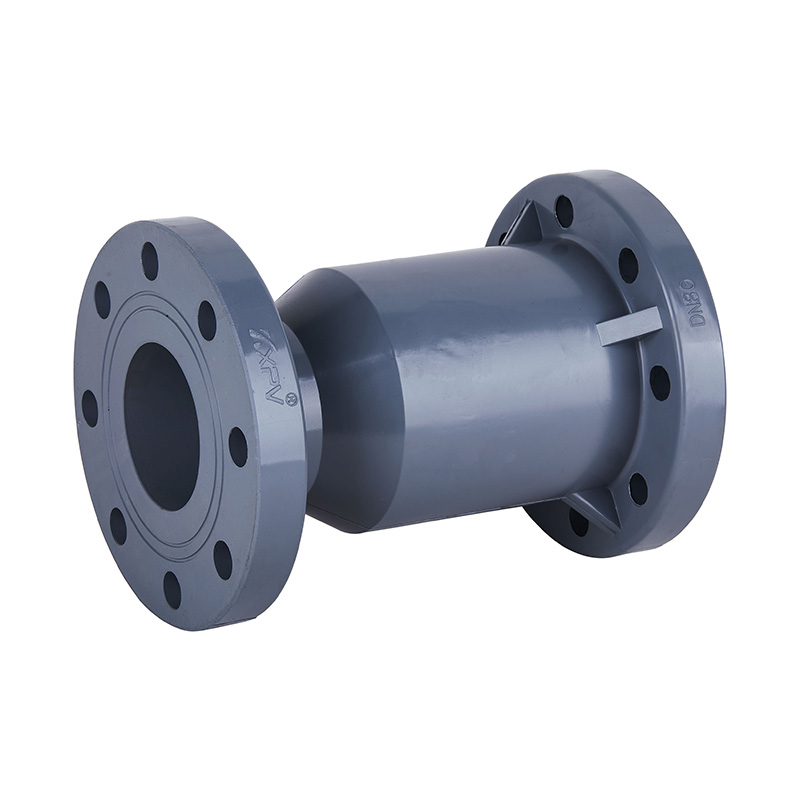

| উত্তোলন চেক ভালভ | উল্লম্ব ডিস্ক আন্দোলন | পরিমিত | কম্প্যাক্ট পাইপিং লেআউট |
| বসন্ত-সহায়তা চেক ভালভ | নিয়ন্ত্রিত বন্ধ | নিম্ন | উচ্চ-ফ্রিকোয়েন্সি প্রবাহ পরিবর্তন |
| ডুয়াল প্লেট চেক ভালভ | সুষম প্লেট গতি | নিম্ন | বড় ব্যাসের পাইপলাইন |
রক্ষণাবেক্ষণ এবং দীর্ঘমেয়াদী কর্মক্ষমতা বিবেচনা
সময়ের সাথে সাথে, পরিধান এবং আমানত পরিবর্তন করতে পারে কিভাবে একটি চেক ভালভ বন্ধ হয়। বর্ধিত ঘর্ষণ বা মিসলাইনমেন্ট বিলম্বিত বা অসম বন্ধের কারণ হতে পারে, চাপ বৃদ্ধির ঝুঁকি বাড়ায়। নিয়মিত পরিদর্শন এবং রক্ষণাবেক্ষণ নিশ্চিত করতে সহায়তা করে যে ভালভটি উদ্দেশ্য অনুসারে কাজ চালিয়ে যাচ্ছে।
ক্ষয়কারী পরিবেশে, রাসায়নিক আক্রমণ প্রতিরোধ করে এমন উপাদান নির্বাচন করা মসৃণ ভালভ অপারেশন বজায় রাখতে সহায়তা করে। কাইক্সিন পাইপলাইন টেকনোলজিস দীর্ঘমেয়াদী স্থিতিশীলতার কথা মাথায় রেখে ভালভ চেক করে, যা ব্যবহারকারীদের রুটিন রক্ষণাবেক্ষণের সাথে সামঞ্জস্যপূর্ণ কর্মক্ষমতা বজায় রাখতে সহায়তা করে।
বাস্তব অপারেটিং অবস্থার সাথে মানানসই চেক ভালভ নির্বাচন
জলের হাতুড়ি হ্রাস করা একটি একক সমাধান সম্পর্কে নয় বরং চেক ভালভের নকশাকে প্রকৃত অপারেটিং অবস্থার সাথে মেলানো সম্পর্কে। তরলের ধরন, তাপমাত্রা, চাপের পরিসর, পাইপ উপাদান এবং সিস্টেম বিন্যাসের মতো কারণগুলি একটি ভূমিকা পালন করে।
নন-মেটালিক ভালভ এবং পাইপলাইন ব্যবহার করে রাসায়নিক সিস্টেমের জন্য, উপাদান নির্বাচন, ভালভ গঠন এবং ইনস্টলেশন অনুশীলনের একটি ভালভাবে মিলে যাওয়া সমন্বয় চাপ বৃদ্ধির উপর আরও ভাল নিয়ন্ত্রণ প্রদান করে। এই পদ্ধতিটি সম্পূর্ণ পাইপিং সিস্টেম জুড়ে নিরাপদ অপারেশন এবং দীর্ঘ পরিষেবা জীবনকে সমর্থন করে।
FAQ
প্রশ্ন: রাসায়নিক পাইপলাইনে চেক ভালভ কিভাবে পাম্প এবং ডাউনস্ট্রিম সরঞ্জাম রক্ষা করতে সাহায্য করে?
উত্তর: রাসায়নিক পাইপলাইন সিস্টেমে, পাম্প শাটডাউন বা চাপের ওঠানামার সময় ঘটতে পারে এমন বিপরীত প্রবাহ প্রতিরোধ করতে চেক ভালভ ব্যবহার করা হয়। ব্যাকফ্লো ব্লক করে, তারা পাম্পের ক্ষতি, সীল পরিধান এবং আপস্ট্রিম সরঞ্জামের দূষণের ঝুঁকি কমাতে সাহায্য করে, যা ক্ষয়কারী মিডিয়া পরিচালনা করার সময় বিশেষভাবে গুরুত্বপূর্ণ।
প্রশ্ন: ক্ষয়কারী তরলগুলির জন্য চেক ভালভ নির্বাচন করার সময় কোন বিষয়গুলি বিবেচনা করা উচিত?
উত্তর: ক্ষয়কারী তরল নিয়ে কাজ করার সময় উপাদানের সামঞ্জস্য একটি প্রাথমিক উদ্বেগ। PVC-C, PVC-U, PVDF, PPH, বা FRPP থেকে তৈরি চেক ভালভগুলি সাধারণত রাসায়নিক প্রতিরোধ, অপারেটিং তাপমাত্রা এবং চাপের অবস্থার উপর ভিত্তি করে নির্বাচন করা হয়। পাইপলাইন সিস্টেমের সাথে ভালভ উপাদানের মিল স্থিতিশীল দীর্ঘমেয়াদী অপারেশন বজায় রাখতে সাহায্য করে।
প্রশ্ন: বড় ব্যাসের পাইপিং সিস্টেমে অ-ধাতু চেক ভালভগুলি কীভাবে কাজ করে?
উত্তর: বড়-ব্যাসের পাইপলাইনে, নন-মেটালিক চেক ভালভগুলি প্রবাহ নিয়ন্ত্রণ এবং কাঠামোগত স্থিতিশীলতার ভারসাম্য বজায় রাখার জন্য ডিজাইন করা হয়েছে। সঠিকভাবে ইঞ্জিনিয়ারড ভালভ বডি এবং অভ্যন্তরীণ উপাদানগুলি নিয়ন্ত্রিত ক্লোজিং আচরণ বজায় রেখে উচ্চ প্রবাহের পরিমাণ পরিচালনা করতে দেয়, সিস্টেমে কম্পন এবং চাপের ওঠানামা কমাতে সহায়তা করে।
প্রশ্ন: বিভিন্ন ইনস্টলেশন ওরিয়েন্টেশনের জন্য চেক ভালভ কাস্টমাইজ করা যেতে পারে?
উত্তর: হ্যাঁ, চেক ভালভগুলি সিস্টেমের প্রয়োজনীয়তার উপর নির্ভর করে অনুভূমিক বা উল্লম্ব ইনস্টলেশনের জন্য ডিজাইন করা যেতে পারে। সঠিক কাঠামো এবং অভিযোজন নির্বাচন নিশ্চিত করে যে ভালভ ডিস্ক বা প্লেট প্রবাহের সাথে মসৃণভাবে চলে, যা বিভিন্ন প্রক্রিয়ার অবস্থার অধীনে নির্ভরযোগ্য অপারেশন সমর্থন করে।
প্রশ্ন: চেক ভালভ ডিজাইন কীভাবে রক্ষণাবেক্ষণের প্রয়োজনীয়তাকে প্রভাবিত করে?
উত্তর: একটি চেক ভালভের অভ্যন্তরীণ কাঠামো সরাসরি পরিধানের ধরণ এবং রক্ষণাবেক্ষণের ফ্রিকোয়েন্সিকে প্রভাবিত করে। নির্দেশিত ডিস্ক বা সরলীকৃত প্রবাহ পথ সহ ডিজাইনগুলি অসম পরিধান এবং বিল্ডআপ কমাতে থাকে, যা রাসায়নিক প্রক্রিয়াকরণ পরিবেশে নিয়মিত পরিদর্শন এবং রক্ষণাবেক্ষণকে আরও পরিচালনাযোগ্য করে তোলে।
প্রশ্ন: প্রক্রিয়া স্থিতিশীলতা বজায় রাখতে চেক ভালভ কী ভূমিকা পালন করে?
উত্তর: অবাঞ্ছিত বিপরীত প্রবাহ প্রতিরোধ করে, চেক ভালভগুলি পাইপলাইন জুড়ে স্থিতিশীল চাপ এবং প্রবাহের দিক বজায় রাখতে সহায়তা করে। এই স্থিতিশীলতা রাসায়নিক প্রক্রিয়াগুলিতে গুরুত্বপূর্ণ যেখানে সামঞ্জস্যপূর্ণ অপারেটিং শর্তগুলি পণ্যের গুণমানকে সমর্থন করে এবং অপরিকল্পিত শাটডাউনের সম্ভাবনা হ্রাস করে।
প্রশ্ন: কিভাবে চেক ভালভগুলি অন্যান্য অ ধাতব পাইপিং উপাদানগুলির সাথে একত্রিত হতে পারে?
উত্তর: চেক ভালভগুলি সাধারণত পাইপ এবং ফিটিংগুলির মতো একই উপাদান সিস্টেমের সাথে মেলে নির্বাচন করা হয়। সামঞ্জস্যপূর্ণ নন-মেটালিক উপাদান ব্যবহার করে পুরো পাইপলাইন জুড়ে অভিন্ন তাপ সম্প্রসারণ, রাসায়নিক প্রতিরোধ এবং চাপের কার্যক্ষমতা নিশ্চিত করতে সাহায্য করে, নির্ভরযোগ্য সিস্টেম ইন্টিগ্রেশন সমর্থন করে।
